真机远程调试技术方案
插线远程调试
android 端打开远程调试端口
WebView.setWebContentsDebuggingEnabled(true);
android 中添加这行代码后,开启远程调试的端口。android 设备会打开一个unix domain socket 端口用于远程调试协议的通讯。
adb shell cat /proc/net/unix | grep --text _devtools_remote
通过执行上面的命令,会得到类似下面的结果
00000000: 00000002 00000000 00010000 0001 01 34141 @webview_devtools_remote_5481
其中 webview_devtools_remote_5481 就是 localabstract 端口号。我们需要通过 adb 命令把这个端口转发到本地 PC 的 TCP 端口上
adb forward tcp:4000 localabstract:webview_devtools_remote_5481
forward 转发之后就可以用浏览器打开 http://localhost:4000/json
查看到被调试的页面基础信息,其中 webSocketDebuggerUrl 字段是用于远程调试连接的 websocket
上述操作封装在 npm adb-tools / 源码
ios 端打开端口
开发者账号 build 出的包默认打开了端口 ,参见 如何替换签名实现 ios 远程调试

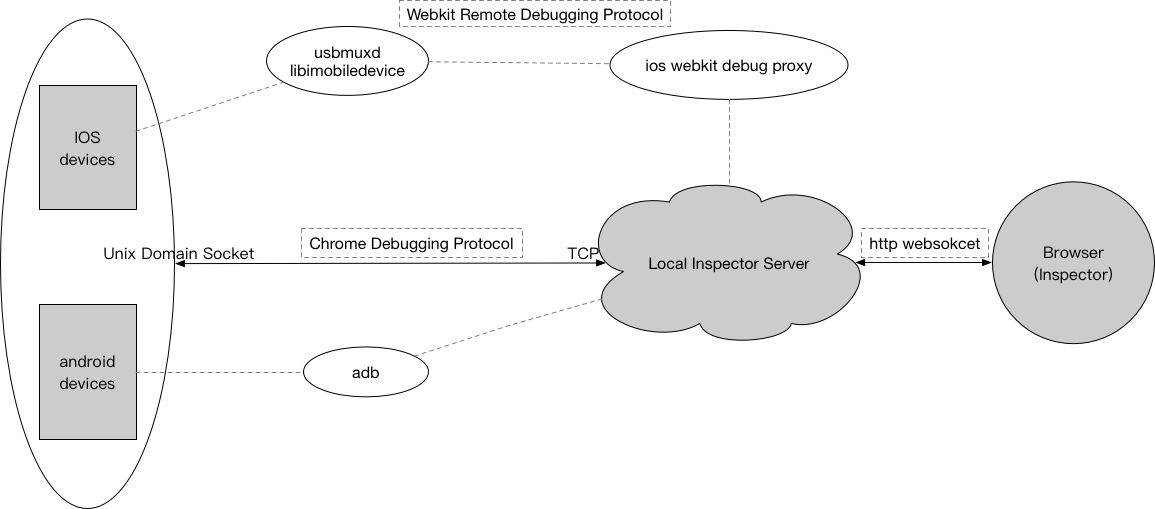

Local Inspector Server 本地 inspector 服务
1. inspector 静态资源
通过从 chromium 源码中单独抽取出来重新 build
智能小程序在 smartapp 分支: inspector 源码
2. local server
由于智能小程序是 master / slave 的架构,主页面只负责 js 的执行,slave 页面由 master 控制通过数据驱动来渲染显示。常规的 inspector 没法同时调试 js 代码又显示页面的 dom 结构等信息。因此需要对 inspector 源码做一些处理。 (npm adb-devtools /源码待整理后发布)

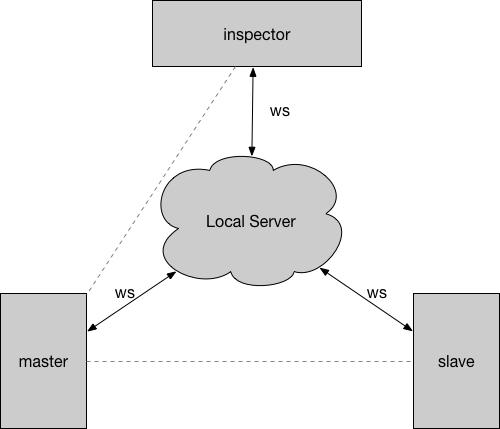

local server 除了包含 inspector 静态资源服务,还启了一个 websocket 的后台转发服务
server 消息转发
// 接收来自 inspector 的消息
socket.on('inspector-server-master-message', (data = {}) => {
data.from = 'inspector';
// server 转发给 master
io.emit('server-master-message', data);
});
// 接收来自 master 页面的消息
socket.on('master-server-inspector-message', (data = {}) => {
data.from = 'master';
// server 转发给 inspector
io.emit('server-inspector-message', data);
});
server端作为一个消息的中转站,通过 websocket 的双向通信,实现了 inspector 和 master 通信。(master 和 slave 通信类似)
为了把小程序的页面和 server 建立通信,就需要在小程序中的页面插入一段连接 websocket 的脚本。
android 端内 webview 页面注入 js
/**
* 操作小程序中的 master.html 或 slave.html 文件
*
* @param filePath filePath
* @param target target
* @param newLine 代码片段
* @param isRest 是否重置文件
*/
private static void insertBeforeFile(String filePath, String target, String newLine, boolean isRest) {
InputStream is = null;
BufferedReader reader = null;
BufferedWriter writer = null;
try {
File file = new File(filePath);
String parenPath = file.getParentFile().getAbsolutePath();
String filename = file.getName();
File tFile = new File(parenPath + File.separator + filename + ".tmp");
File bakFile = new File(parenPath + File.separator + filename + ".bak");
if (isRest) {
if (bakFile.exists()) {
bakFile.renameTo(file);
}
return;
}
is = new FileInputStream(file);
reader = new BufferedReader(new InputStreamReader(is));
if (bakFile.exists()) {
// 保证 file 是原始的文件
copyFileUsingFileChannels(bakFile, file);
} else {
// app 初始的时候备份原始的 file
copyFileUsingFileChannels(file, bakFile);
}
writer = new BufferedWriter(new FileWriter(tFile));
boolean flag = false;
String str;
while ((str = reader.readLine()) != null) {
if (str.contains(target)) {
writer.write(newLine + "\n");
flag = true;
}
writer.write(str + "\n");
}
writer.flush();
if (flag) {
// file.delete();
// file.renameTo(new File(parenPath + File.separator + filename + ".bak"));
tFile.renameTo(file);
} else {
tFile.delete();
}
} catch (Exception e) {
e.printStackTrace();
} finally {
if (reader != null) {
try {
reader.close();
} catch (IOException e) {
if (DEBUG) {
e.printStackTrace();
}
}
}
if (is != null) {
try {
is.close();
} catch (IOException e) {
if (DEBUG) {
e.printStackTrace();
}
}
}
if (writer != null) {
try {
writer.close();
} catch (IOException e) {
if (DEBUG) {
e.printStackTrace();
}
}
}
}
}
android 调用上述注入 js 代码 ,核心就是一个 socket.io ,让 webview 页面和 local server 建立连接
let socket = io('http://localhost:8090', {
'transports': ['websocket', 'polling']
});
socket.on('server-master-message', data => {...});
由于本地的 server 没有域名和固定 ip ,如何让手机上的 webview 连接到本地的 server 呢?之前我们用了adb forward 把手机的端口转发到 PC。 adb 同时也提供了 reverse 把 PC 的端口转发给手机
adbTools.reversePort(8090, serverPort);// adb-tools 封装的 api
把本地 PC 的 serverPort 转发到手机的8090端口,手机 webview 可以通过 localhost:8090 访问 PC 的 serverPort。
ios 端内 webview 页面注入 js
注入的 js 脚本类似 Android 端,核心就是一个 socket 连接。 注入的方式和 android 方案不一样,采用远程调试协议中的 ‘Runtime.evaluate’ 在页面中执行一段插入脚本
var evaluateScript = function (socket, injectedFunction, params) {
socket.send(JSON.stringify({
"id": 0,
"method": "Runtime.evaluate",
"params": {"expression": "(" + injectedFunction.toString() + ").apply(null,[" + params.toString() + "])"}
}));
};
var insertScript = function (ip, port, isMaster) {
var head = document.head || document.getElementsByTagName('head')[0] || document.documentElement;
var script = document.createElement("script");
script.src = 'http://' + ip + ':' + port + '/preload/' + (isMaster ? 'master.js' : 'slave.js');
if (head) {
if (!head.getAttribute('data-inspector')) {
head.appendChild(script);
script.onload = script.onreadystatechange = function () {
script.onreadystatechange = script.onload = null;
head.setAttribute('data-inspector', 'true');
document.title += (isMaster ? '-master' : '-slave');
};
}
return true;
}
return false;
};
当打开 http://localhost:8090 页面扫描所有设备的可调试页面时,查找到是智能小程序后自动的执行 evaluateScript
方法,把脚本插入页面。
后续 android 也会改成这种方案,这样就不需要在端内改 html 文件
3. 让 inspector 支持同时连接 master 和 slave
默认情况下,chrome 的 inspector 只支持一个 websocket 连接。 see Connections.js # 246
/**
* @param {!Protocol.InspectorBackend.Connection.Params} params
* @param {function()} connectionLostCallback
* @return {!Protocol.InspectorBackend.Connection}
*/
SDK.createMainConnection = function(params, connectionLostCallback) {
const wsParam = Runtime.queryParam('ws');
const wssParam = Runtime.queryParam('wss');
if (wsParam || wssParam) {
const ws = wsParam ? `ws://${wsParam}` : `wss://${wssParam}`;
return new SDK.WebSocketConnection(ws, connectionLostCallback, params);
}
if (InspectorFrontendHost.isHostedMode())
return new SDK.StubConnection(params);
return new SDK.MainConnection(params);
};
通过 http://localhost:8090/devtools/inspector.html?ws=xxx
传入 master 的 webSocketDebuggerUrl。由于 master 页面只是一个 js 的执行环境没有dom 结构,我们还需要把 slave 页面连上 inspector。
参见 adb_custom
// 建立一个连接
const createSlaveConnection = function (url, isActive) {
if (isActive === undefined) {
isActive = true;
}
const slaveConnection = {};
slaveConnection['url'] = url;
const _createSlaveConnection = params => {
const onDisconnect = message => {
};
let wsConnection = new SDK.WebSocketConnection(url, onDisconnect, {
onMessage: params.onMessage,
onDisconnect
});
wsConnection.isActive = isActive;
wsConnection.isSlave = true;
slaveConnection['connection'] = wsConnection;
return wsConnection;
};
SDK.targetManager.createTarget('slave' + Math.random(), 'Slave', capabilitiesForSlaveTarget(), _createSlaveConnection, null);
MainInstance.slaveConnections.push(slaveConnection);
return slaveConnection;
};
master 页面知道 slave 页面的跳转和加载等状态,通过 server 转发,master 可以通知 inspector 是否应该要去连接新的 slave 页面或者断开,以及获取 slave 相关信息等操作。 参见 adb_custom.js
// inspector 接收 server 从 master 页面转发过来的消息
socket.on('server-inspector-message', function (data) {
const msg = data.msg;
const type = data.type;
switch (type) {
...
}
});
inspector 将 master 和 slave 页面都连接后,还可能需要针对特定的需求处理远程调试的协议信息。
如页面断开连接默认会弹出一个重连的框,由于我们加入了 slave,并且 slave 的 socket 断开是我们预期的,不需要弹重连的框。处理方式见 InspectorBackend.js #351
if (this._id !== 'main') {
// slave 断开连接事件
if (messageObject.method == "Inspector.detached") {
if (messageObject.params && messageObject.params.reason == "target_closed") {
return;
}
}
}
总结
真机插线远程调试的主要技术方案步骤总结为:
- 把待调试的远程调试端口打开
- 编译 chromium 的远程调试相关代码
- 启动一个本地的服务实现端上的页面和开发者工具页面通信
相关资料链接
后续补充
真机不插线远程调试
chrome 远程调试协议多版本支持方案
